4.2m πλάτος Επιστρώσιμο ή στερεό υλικό Γέρος γερανού MLP4200 Για μεταφορά υλικού στο εργοτάξιο
Μοντέλα
Τα τυποποιημένα εφόδια επιτρέπουν ελάχιστο ύψος 2400 mm και μέγιστο ύψος 3300 mm. Παρακαλούμε συμβουλευτείτε τον αντιπρόσωπό σας για άλλες ειδικές απαιτήσεις.Μπορούμε να σχεδιάσουμε ειδικά ρούχα σύμφωνα με τις απαιτήσεις σας.Επιπλέον, τα MLP 2200-L, MLP 2200-H, MLP 2600, MLP 3200, MLP 4200 μπορούν επίσης να στερεωθούν στην πλάκα σκυροδέματος με μπουλόνια μέσω πλάκων σύμφωνα με τις πραγματικές ανάγκες.
Δυνάμεις στο κτίριο ή τη δομή
Στις συνθήκες της τοποθεσίας, το πλαίσιο H μπορεί να διατηρήσει απόσταση E από την άκρη της πλάκας.
Για τρεις διαφορετικές αποστάσεις ∆ΕΔ παρατίθενται στον πίνακα 2 και σύμφωνα με τις διαφορετικές αποστάσεις ∆ΕΔ παρατίθενται επίσης στον πίνακα 2 οι διαφορετικές μέγιστες επιτρεπόμενες ΔΕΔ.Η SWL που αντιστοιχεί στην SWL η διαφορετική απόσταση E είναι επίσης ζωγραφισμένη στην δέσμη H του σταθερού πλαισίου.
Πριν από την εγκατάσταση του, βεβαιωθείτε ότι η πλάκα σκυροδέματος και η οροφή του κτιρίου πρέπει να έχουν επαρκή αντοχή για να αντέξουν τις δυνάμεις RA, RB, RC από το κατάστρωμα φορτίου.
Υποστηρικτικές δομές για το κατάστρωμα φορτίου
1 Οι δομές στήριξης για το κατάστρωμα φορτίου πρέπει να έχουν την κατάλληλη αντοχή για να αντέχουν τις δυνάμεις στο ταβάνι
και το πάτωμα των δομών από το κατάστρωμα φορτίου.Ο υπολογισμός της αντοχής των υποστηρικτικών δομών πρέπει να γίνεται σύμφωνα με τον εγκεκριμένο κώδικα σχεδιασμού για την κατασκευαστική δομή..
2 Οι δομές στήριξης πρέπει να είναι δομικά επαρκείς για να αντέχουν τα φορτία στην πλατφόρμα, συμπεριλαμβανομένων των σημείων αγκυρώσεως.Τα φορτία που επιβάλλονται από την πλατφόρμα φόρτωσης στην μόνιμη δομή υποστήριξης θα πρέπει να επανεξετάζονται και να "υπογράφονται" από τον κατασκευαστή του κτιρίου.
3Εάν η δομή υποστήριξης αποτελείται από κούφες πλάκες, θα πρέπει να χρησιμοποιούνται πλάκες εφόδου που συνιστάται από τον κατασκευαστή της πλάκας ή σχεδιάζονται από κατάλληλα ειδικευμένο μηχανικό.
4Οι τρύπες που τρυπούνται στις πλάκες για αγκύρωση πρέπει να βρίσκονται σε θέσεις που συνιστάται από τον σχεδιαστή της πλάκας ή, εάν αυτό δεν είναι δυνατό,σε σημεία όπου ένας κατάλληλα ειδικευμένος μηχανικός έχει καθορίσει ότι η δομική ακεραιότητα της πλάκας δεν θα επηρεαστεί.
5Η ανασυγκρότητη πλατφόρμα φόρτωσης δεν θα πρέπει να τοποθετείται στις ανυψωμένες δομές υποστήριξης, όπως μπαλκόνια και οροφή οροφής κλπ.
Δυνάμεις στο κτίριο ή τη δομή
Το νεκρό βάρος και το φορτίο του καταστρώματος φορτίου εφαρμόζονται στο ταβάνι και την πλακέτα σκυροδέματος από το στήριγμα
Οι δυνάμεις στο ταβάνι ή το πάτωμα της πλάκας του κτιρίου μπορούν να παρέχονται.

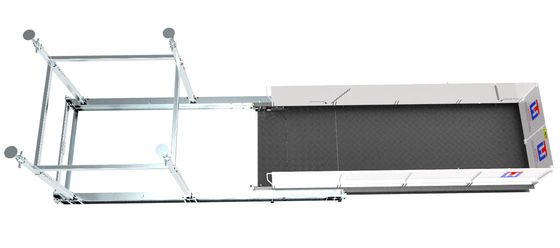

Χαρακτηριστικά του καταστρώματος φόρτωσης γερανού
1Εύκολο σύστημα τράβηξης / σπρώξεως
2Μέγιστο μήκος εξωφόρου: 5,3 m
3Μέγιστη χωρητικότητα φορτίου: 5 τόνους
4Διάμετρος πλατφόρμας: 3,2 μέτρα
5Με ρυθμιζόμενα ράβδοι για διαφορετικά ύψη δαπέδου
6Ο συμπαγής σχεδιασμός διευκολύνει πολύ τη μεταφορά και την εγκατάσταση

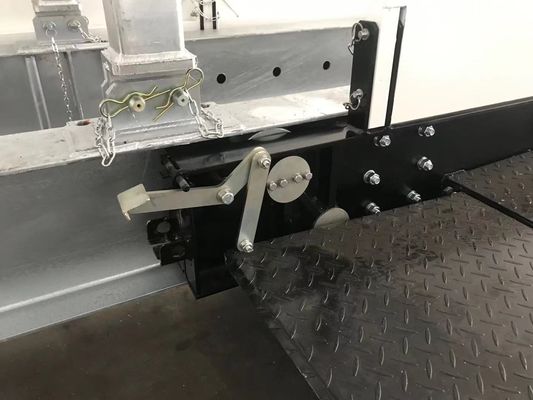

7Με εύκολο σύστημα κλειδώματος.

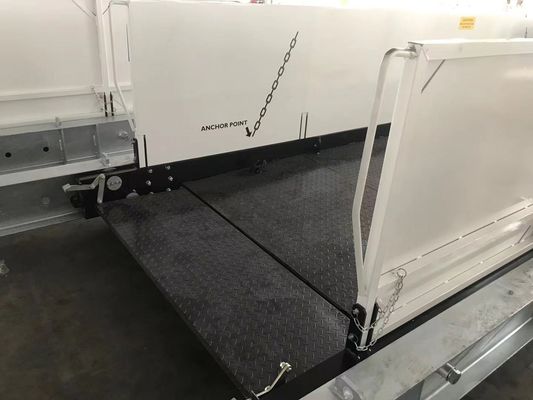

8Όλες οι καρφίτσες είναι με αλυσίδες για να μην πέσουν ή να χάσουν.
Υψόμετρος υποστήριξης
Τα τυποποιημένα στήλη επιτρέπει ελάχιστο ύψος 2400 mm και μέγιστο ύψος 3300 mm.
Για άλλες ειδικές ανάγκες, μπορούμε να σχεδιάσουμε ειδικά αντικείμενα ανάλογα με τις ανάγκες σας.Το MLP 4200 μπορεί επίσης να στερεωθεί στην πλάκα σκυροδέματος με μπουλόνια μέσω της πλάκας εάν ο πελάτης χρειάζεται.
Λειτουργία
Η σειρά MLP retractable loading deck είναι ένα μοναδικό προϊόν για τη βελτίωση της απόδοσης και της ασφάλειας του χειρισμού υλικών για τους πολυώροφους και τους πολυώρους κατασκευαστικούς τομείς.Παρέχει μια οικονομικά αποδοτική μέθοδο παράδοσης αγαθών σε διάφορα
Όταν τα εμπορεύματα πρέπει να παραδοθούν σε συγκεκριμένα επίπεδα δαπέδου,
όλα τα καταστρώματα που είναι εγκατεστημένα πάνω από αυτό το επίπεδο μπορούν να αποσυρθούν, επιτρέποντας στον γερανό να λειτουργεί χωρίς εμπόδια.
Εφαρμογή
ΗΔέλος φόρτωσης γερανούέχει σχεδιαστεί ειδικά για την αντιμετώπιση των προκλήσεων των πολυώρων χώρων κατασκευής.Τα κατάστρωμα φόρτωσης γερανού μας καθιστούν την πρόσβαση για εργαλεία και υλικά σε διαφορετικά επίπεδα πολυώρων χώρων κατασκευής ασφαλή και απλή, αυξάνοντας παράλληλα την αποτελεσματικότητα των γερανού πύργων.
